連接器將不同的電路板連接在一起。連接器廣泛應用于手機和智能硬件設備中。

　　作為一名硬件工程師，你需要熟悉各種連接器的特點，能夠規劃合理使用什么樣的連接器。主要類別和特點如下：

　　(本文主要講智能硬件產品的內部連接器，不涉及外部連接)

板對板連接器

　　一排引腳/引腳

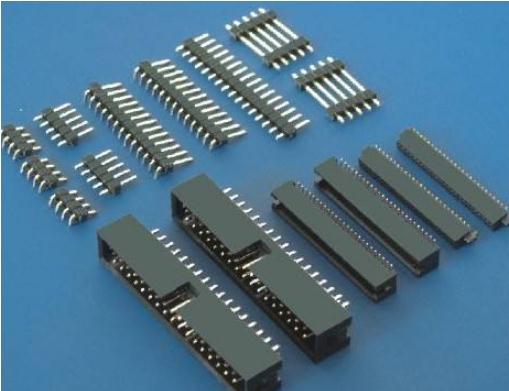

　　排針和排木，也叫排針，是最便宜最常用的連接方式。

　　應用場景：低端、大尺寸智能設備、開發板、調試板等。

　　優點：便宜、方便，硬連接牢固，過流能力強，便于焊接和測試。

　　缺點：體積大，不易彎曲，間距大，幾百個引腳難以連接(太大)。

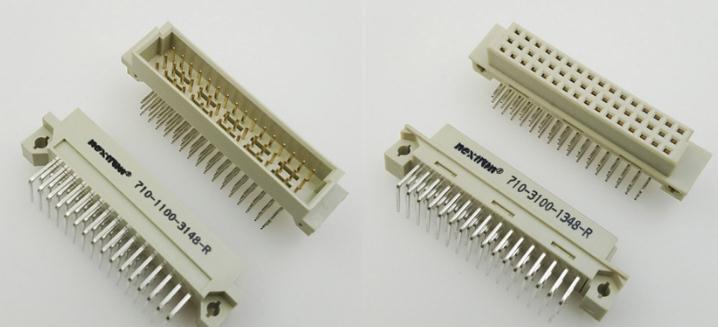

普通2.54毫米間距插頭和插座

　　高端板對板插入

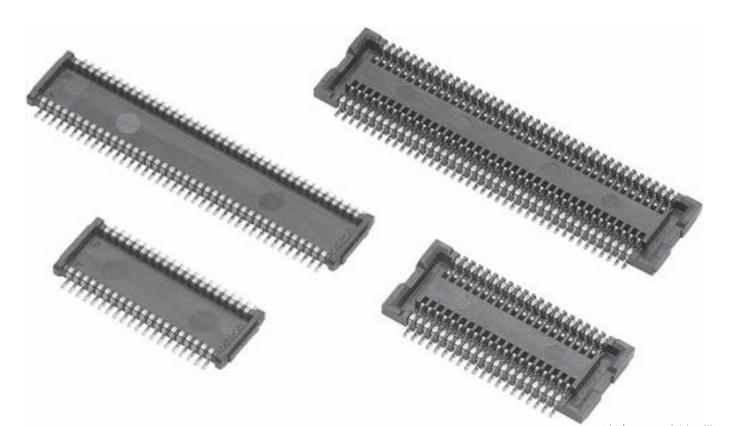

板對板插座

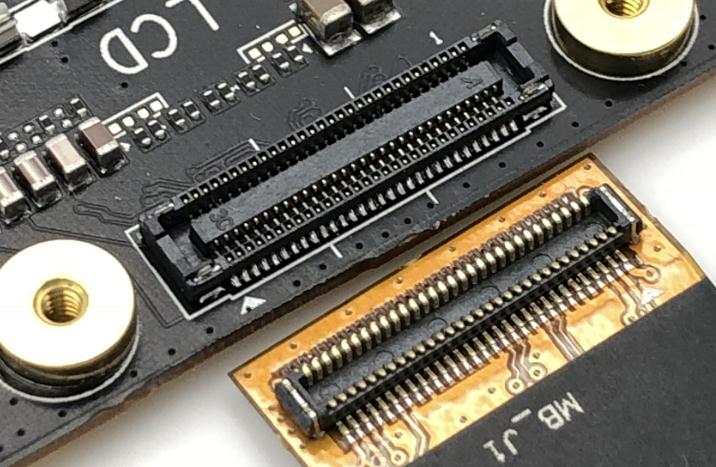

　　它比行針密度大，用于小型產品。

　　應用場景：所有常規智能硬件產品都在使用。應用廣泛。

　　優點：針數大，體積小，1厘米的長度可以做40英尺(同樣大小的插頭只能做20英尺以內)。

　　缺點：價格貴，不能經常插拔，結構設計需要固定好。

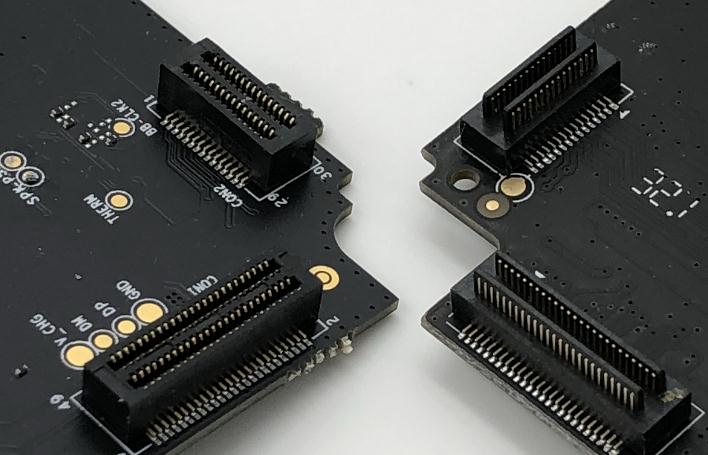

通用板對板連接器

廣泛用于移動電話的板對板連接器

多針板對板連接器

    加厚板對板連接器

板對線

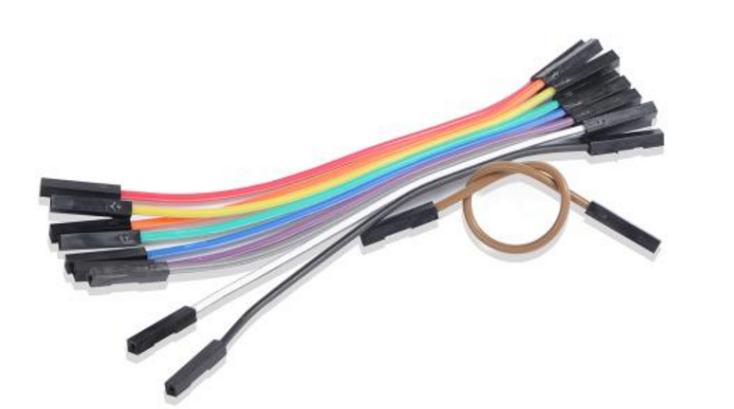

　　都邦線

　　硬件工程師從學校開始就在公司使用，可以拆卸，合并，插在針上。

　　使用場景：開發板、測試板、大型固定設備(如電腦機箱布線)

　　優點：便宜，普通，與排針一起使用時易于連接和測量

　　缺點：體積大，不好修，不適合量產場景。

電纜插座

　　類似于都邦線，只是插頭是定制的，可以扣在插座上不松動。

　　在量產產品上，通常使用電纜插座，而不是直接插Dubang電纜。

束線

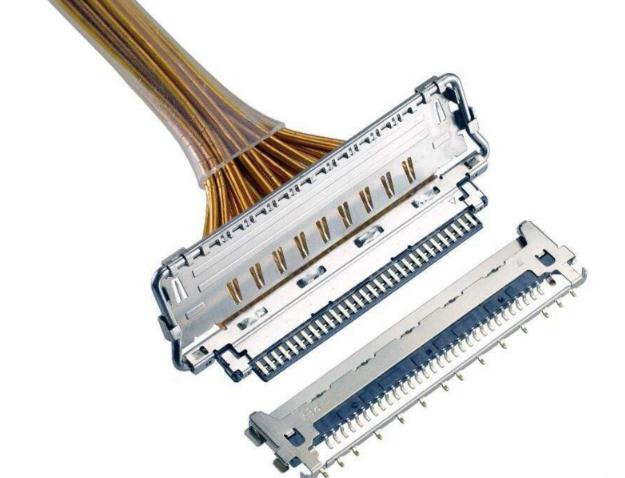

　　用于可旋轉產品，如筆記本電腦鉸鏈、機械臂等。有必要使用線束連接器。比上面的電纜插座更精準，電線也多，但是貴10倍以上。

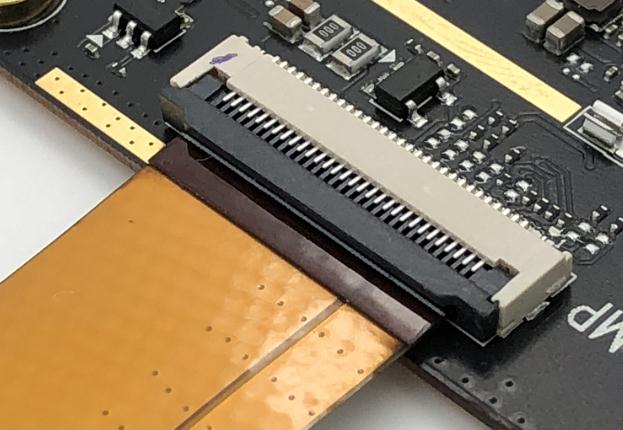

FPC插頭/ZIF連接器

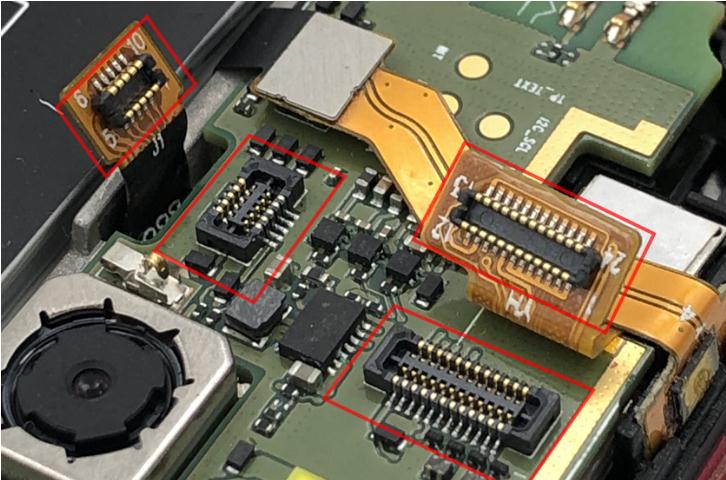

　　很多智能硬件設備都需要把信號從主板拉出來。FPC可以彎曲，體積小，形狀多變，是最好的選擇

　　使用場景：主板與輔助板連接，主板與外圍設備連接，電路彎曲，產品空間緊湊。

　　優點：小巧便宜。

　　缺點：過電流小，連接可靠性不如板對板插座強。結構設計中，連接器蓋板需要壓好，最好用膠帶固定牢固。

　　(關于便宜：板對板插座需要兩個公座和兩個母座，而ZIF連接器只需要一個，所以ZIF比板對板便宜一半。(

沖壓孔焊接

　　顧名思義，在電路板周圍打一圈半孔，直接焊接到另一塊電路板上。半孔看起來像郵票邊緣的一個孔，所以它被稱為郵票孔。

　　應用場景：模塊板和主板之間的連接，以及本地組件的安裝

　　優點：便宜，方便，強度足夠直接硬連接。

　　缺點：引腳數量不宜過大，結構空間只能重疊。

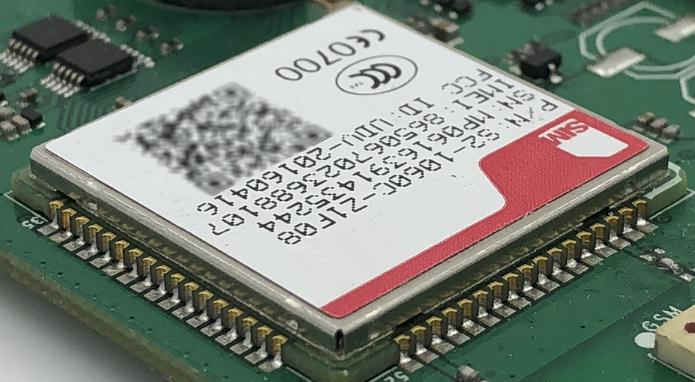

2G模塊的沖壓孔。

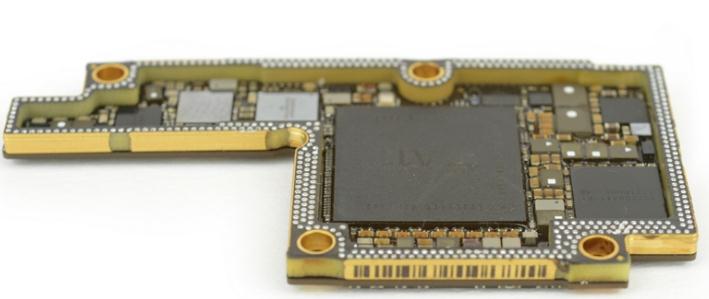

　　IPhone  X用的是印刷電路板，而不是連接器

　　IPhone  X  show技術，一塊很厚的PCB板，兩塊主板重疊在一起。這是一種先進的郵票孔工藝。它的引腳比連接器多，連接距離短(信號完整性更好)，抗電磁干擾和靜電放電能力強。除了難以制作和維護，其他        性能都很好。

狹槽

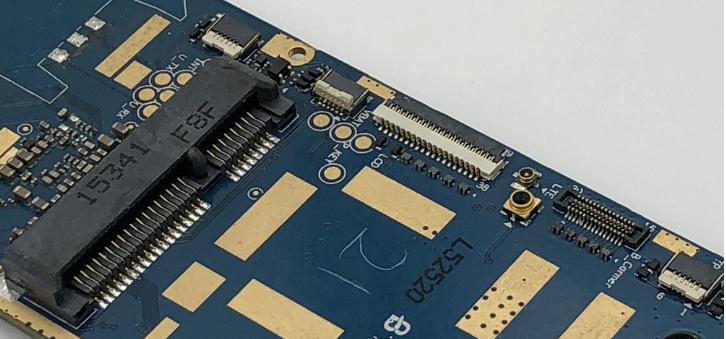

　　電腦主板上有很多插槽，比如內存，顯卡，SSD，但是智能硬件用的插槽很少。

　　部分通訊模塊使用迷你PCI-E插槽，方便筆記本電腦使用。智能硬件的通訊模塊有時候在音量允許的情況下會使用mini  PCI-E。(但大多數都是沖壓孔或板對板連接器)
